工作原理

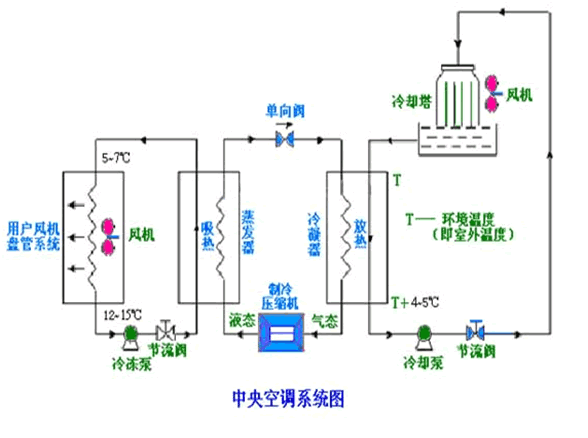

      完整的中央空調系統包括主機部分和輔機部分，具體組成包括：

      主機部分：中央空調核心，壓縮機系統，常見有螺桿式和離心式；

      輔機部分：冷凍水循環系統、冷卻水循環系統、冷卻水塔系統、空氣處理系統和新風處理系統；

      (1) 冷凍水循環系統

      由冷凍水泵和冷凍水管道組成。通過制冷機組降溫的冷凍水經由冷凍水泵加壓送入冷凍水管道，在各房間內進行熱交流，帶走房間熱量，使房間溫度下降，從制冷機組流出的冷凍水稱為“出水”，流經所有房間后進入制冷機組的冷凍水稱為“回水”。

      (2)冷卻水循環系統

      由冷卻水泵，冷卻水管道及冷卻塔組成，制冷機組進行熱交換使水溫冷卻的同時，必將釋放大量的熱量；該熱量被冷卻水吸收，使冷卻水溫度升高。冷卻泵將升了溫的冷卻水壓入冷卻塔，使之在冷卻塔與大氣進行熱交換，然后再將降了溫的冷卻水，送回到冷卻機組。如此不斷循環，帶走了冷凍機組釋放的熱量。流進冷凍機組的冷卻水稱為“進水”，從冷凍機組流回冷卻塔的冷卻水稱為“回水”。

      常見的中央空調變頻系統以輔機系統的變頻控制為主，下面將簡單介紹冷凍水系統變頻控制、冷卻水系統變頻控制。

系統方案

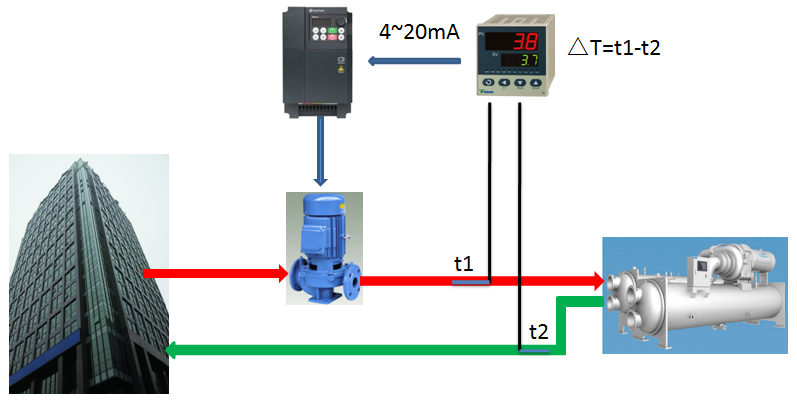

      (1) 對于冷凍水系統，出水溫度取決于蒸發器的設定值，回水溫度取決于蒸發器接受的熱量，中央空調冷凍水出水溫度與回水溫度設計溫差為5℃（例如出水7℃，回水12℃）?，F(xiàn)采用在蒸發器的出水管和回水管路上安裝溫度傳感器，并與PID溫差調節器和變頻器組成閉環控制系統，通過對溫差的控制，實現冷凍水泵的轉速調節，以適應主機負荷的變化。

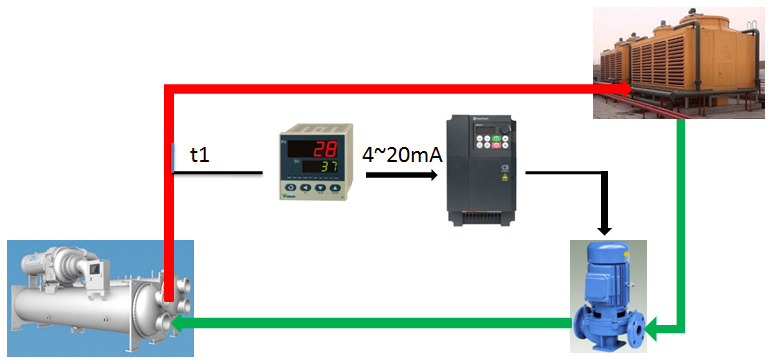

      (2) 對于冷卻水系統，由于低溫冷卻水溫度取決于冷卻塔的工況，我們只需要控制高溫冷卻水（冷凝器回水）的溫度，即可控制溫差。現采用溫度傳感器、PID溫差調節器和變頻器組成閉環控制系統，通過對冷凝器的回水溫度（t1≤37℃）進行控制，實現冷卻水泵的轉速調節。

方案特點

   (1) 本方案也可通過變頻器自身PID功能來代替外置PID溫差調節器的作用；

   (2) 采用變頻控制后，按需要設定溫度，使水泵儲備容量隨主機負荷變化而自動調節水流量，在滿足使用要求下達到最大限度的節能；

   (3) 由于降速運行和軟啟動，減少了系統振動、噪音和磨損，延長了電機維護周期和使用壽命，并減少了對于電網的沖擊；

   (4) 變頻器的各種保護功能，使系統的運轉速率和安全性能大大提高；

   (5) 可拓展“工、變頻”電路，以保證在變頻故障或檢修時，系統的持續運行。
